模擬量輸入 |
通道數 |
單端16路/差分16路（每通道可單獨配置） |
|
精度 |
16位 |
|
|
采樣頻率 |
1MS/s |
|
|
AD量程 |
±10V，±5V、±2.5V，±1.25V |
|
|
過壓保護 |
30V 10ms |
|
|
校準方式 |
軟件自動校準 |
|
|
采樣方式 |
同步采樣 |
|
|
采樣模式 |
連續采樣、有限采樣 |
|
|
耦合方式 |
直流耦合 |
|
|
觸發源 |
軟件觸發、模擬觸發、數字觸發、同步觸發 |
|
|
輸入阻抗 |
500KΩ |
|
|
外時鐘輸入范圍 |
≤1MHz，TTL電平信號 |
|
|
數據讀取方式 |
1000M網絡 |
|
|
每通道存儲深度 |
12M點 |
|
|
數字量輸入 |
通道數 |
16路 |
|
電氣標準 |
TTL兼容 |
|
|
默認上電狀態 |
低電平 |
|
|
邏輯輸入電平 |
高電平：Max5V，Min2V
低電平：Max0.8V，Min0V |
|
|
輸入速率 |
1MHz |
|
|
每通道存儲深度 |
12Mb |
|
|
以太網特性 |
網絡類型 |
1000M以太網 |
|
網絡協議 |
UDP |
|
|
本地IP地址 |
192.168.0.145 |
|
|
本地端口 |
9000 |
|
|
其他 |
外部供電 |
DC（8~24V） |
|
板卡功耗 |
典型值：750mA(12V)
最大值：800mA(12V) |
|
|
板卡尺寸 |
158.9mm*117.2mm |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
500KS/s 16位 16路同步模擬量輸入千兆以太網卡
250KS/s 16位 16路同步模擬量輸入千兆以太網卡

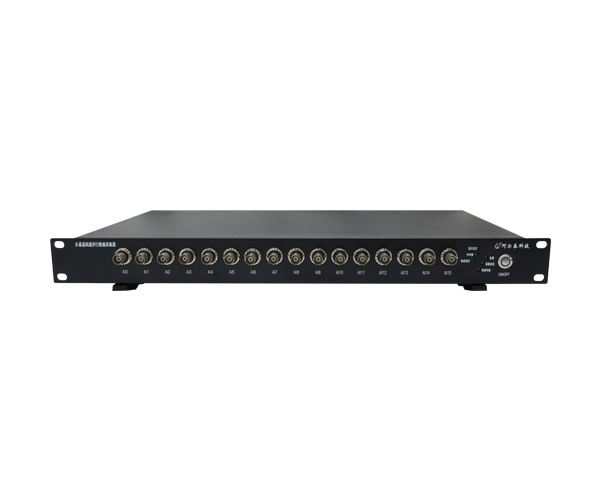

NET2991千兆以太網數據采集器將千兆以太網采集卡、 接線端子和電源集中在一個封裝箱內，實現16路單端AI和16路DI采集， AI為標準BNC輸入，DI為標準2.54間距端子，方便用戶接線，標準1U機箱便于工業安裝，電源為AC220V輸入。外殼輕巧、結實、防干擾防震。
