背板 |
6個槽：1個CPCI系統插槽、5個CPCI外圍插槽 |
|
支持66MHz PCI 總線時鐘 |
|
|
V(I/O)：+3.3V/+5V（出廠默認為3.3V） |
|
|
輸出接口：PS_ON# PRST# |
|
|
風扇接口：6個風扇接口（支持12V風扇） |
|
|
電源 |
2個ATX電源接口、3個CPCI 3U電源接口（兩者不能同時使用） |
|
電源輸出接口 ：+5V、-5V、+12V、-12V、GND |
|
|
物理特性 |
背板最大功率下的電壓壓降：<20mV |
|
阻抗：65ohm ±10%用于跟蹤 |
|
|
操作環境 |
溫度范圍：-25～85℃ |
|
相對濕度：5～95% |
|
|
存儲溫度 |
溫度范圍：-40～85℃ |
|
相對濕度：5～95%，無凝露 |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

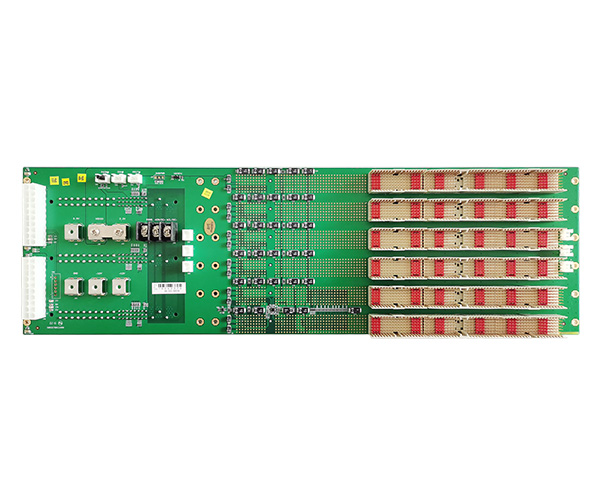

阿爾泰科技CPCI-BP6606A是一款6U 高度的6槽CPCI背板，1 個系統插槽、5個CPCI外圍插槽，支持66MHz PCI 總線時鐘。

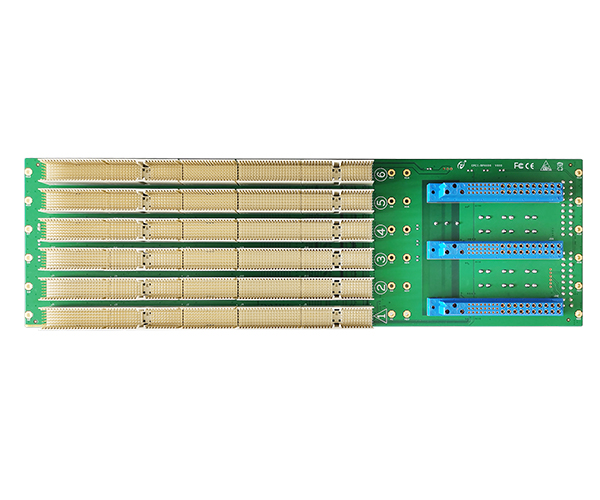

阿爾泰科技CPCIe-BP6606H是一款6U 6槽CPCIe背板，提供了1個系統插槽、3個CPCIe混合外設插槽(1個X8、兩個X4)和2個CPCI插槽。支持66MHz PCI 總線時鐘。CPCIe-BP6606H帶有調速風扇接口等功能接口。
阿爾泰科技CPCIe-BP6606是一款6U 6槽CPCIe背板，提供了1個系統插槽、3個CPCIe混合外設插槽和2個CPCI插槽。支持66MHz PCI 總線時鐘。CPCIe-BP6606帶有調速風扇接口等功能接口。

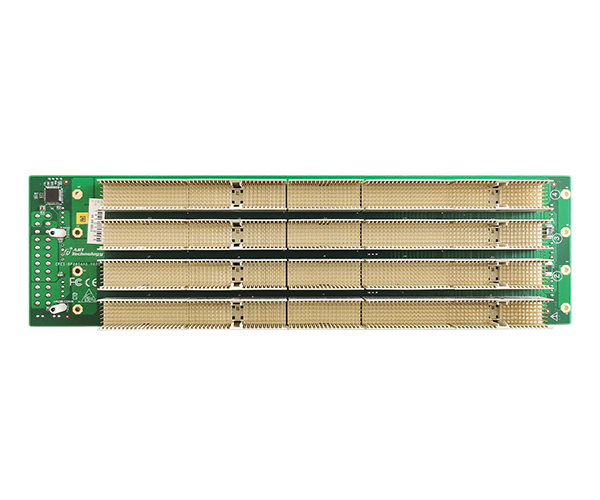

阿爾泰科技CPCI-BP6604AS是一款6U 高度的4槽CPCI背板，1 個系統插槽、3個CPCI外圍插槽,所有槽均支持后IO插卡，支持66MHz PCI 總線時鐘。

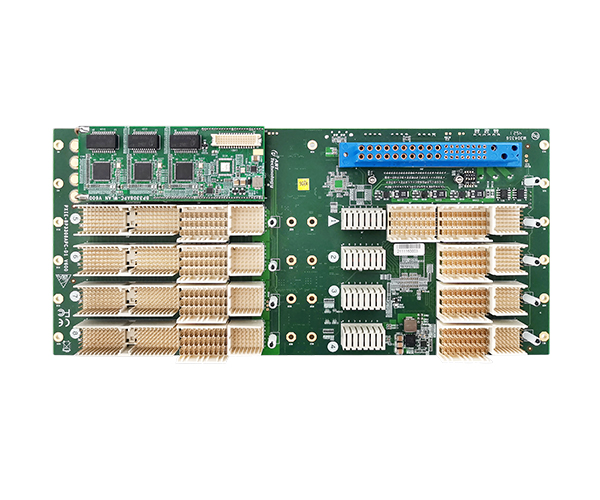

阿爾泰科技PXIe-BP3308APC-D1是一款3U?8槽CPCIe背板，提供了1個系統插槽、3個PXIe外設插槽和4個PXIe混合外設插槽。PXIe-BP3308APC-D1帶有調速風扇接口及IO定制擴展接口，需使用阿爾泰科技CPCIe76F2產品使用。

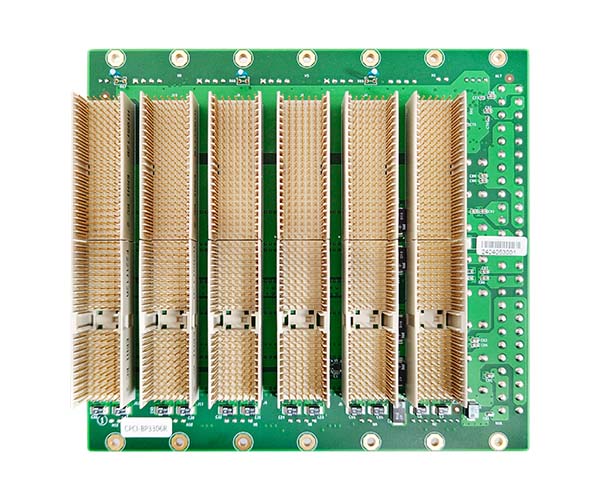

阿爾泰科技CPCI-BP3306R是一款3U高度的6槽CPCI背板，1個CPCI系統插槽、5個CPCI外圍插槽，全部支持后IO插卡，支持66MHz PCI 總線時鐘。
