PXIe-76B2

PXIe76B2 PXI Express嵌入式控制器是一款標準工業級3U PXIe控制器，采用Intel?Celeron 6305E/ Intel?Elkhart Lake Celeron J6412 系列低功耗高性能處理器，專為基于PXI Express的混合測試系統而設計。PXIe76B2最大支持8 GB的3200MHz DDR4內存。支持32bit，33MHz PCIe 總線。具有豐富的I/O接口。產品設計經過嚴格測試，能長時間穩定可靠的工作，可廣泛應用于工業場所。

在線咨詢

系統平臺	處理器	Intel®Celeron 6305E系列處理器 Intel®Elkhart Lake Celeron J6412
	核顯	Intel UHD Graphics (Tiger Lake G4)
	內存	1個SODIMM DDR4-3200插槽，默認8G內存
	聲卡	英特爾Digital High Definition Audio Interface
	串口	2個3線制RS232串口
	網口	2個以太網控制器
	觸發	PXI Trigger由SMB接頭引出
	USB	4個USB2.0接口，1個USB3.0接口
	存儲	1路 SATA(標配512GB SSD)
	電池	3.3V CMOS電池
	Display	1個HDMI顯示接口，1個LVDS接口（PXIe連接器輸出）
操作環境	溫度范圍	0℃～60℃
操作環境	相對濕度	5～95%，無凝露
存儲溫度	溫度范圍	-40℃～80℃
存儲溫度	相對濕度	5～95%，無凝露
物理特性	機械尺寸	60.6×128.5×213.2mm（W×H×D）
物理特性	重量	約1Kg

Ø PXIe76B2-D-A1：Intel®Celeron 6305E/ Intel UHD Graphics /1×8G DDR4 SO-DIMM/1×RS232/1×RS232/

RS422/RS485/4×USB2.0/2×LAN/1×HDMI/1×USB3.0/1×PXI Trigger/1×Audio/1×RST/1×1TB HDD

Ø PXIe76B2-E-A1：Intel®Elkhart Lake Celeron J6412/ Intel UHD Graphics/1×8G DDR4 SO-DIMM/1×RS232/

1×RS232/RS422/RS485/4×USB2.0/2×LAN/1×HDMI/1×USB3.0/1×PXI Trigger/1×Audio/1×RST/1×1TB HDD

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張

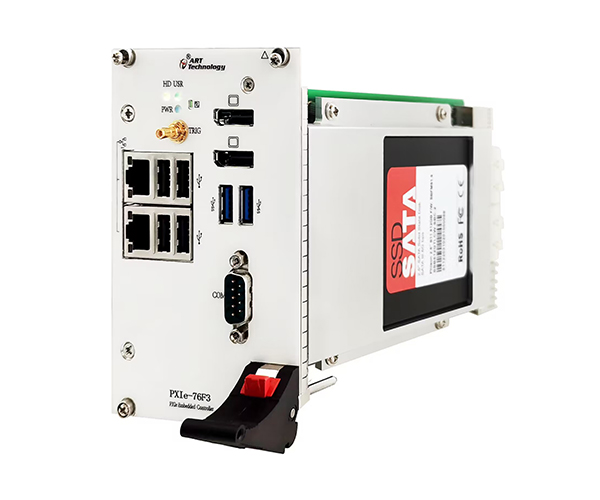

PXIe-76F3
