AD模擬量輸入 |
ADC分辨率 |
12Bit（USB8582）/14Bit（USB8584）/16Bit（USB8586） |
|
|
輸入通道 |
8路單端 |
||
|
輸入量程 |
±5V、±1V |
||
|
采樣率 |
高達100MHz |
||
|
采樣方式 |
同步采樣 |
||
|
存儲器深度 |
板載2GB內存 |
||
|
校準方式 |
軟件自動校準 |
||
|
耦合方式 |
直流耦合、交流耦合 |
||
|
觸發源 |
軟件觸發、模擬觸發、數字信號觸發、
同步信號觸發[TRIG0..7] |
||
|
觸發源輸入范圍 |
ATR輸入范圍 |
同AD量程 |
|
|
DTR輸入范圍 |
標準TTL電平 |
||
|
輸入阻抗 |
1MΩ（50Ω可定制） |
||
|
模擬帶寬 |
50MHz (-3dB典型值) |
||
|
時鐘源 |
內部時鐘、外部時鐘 |
||
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

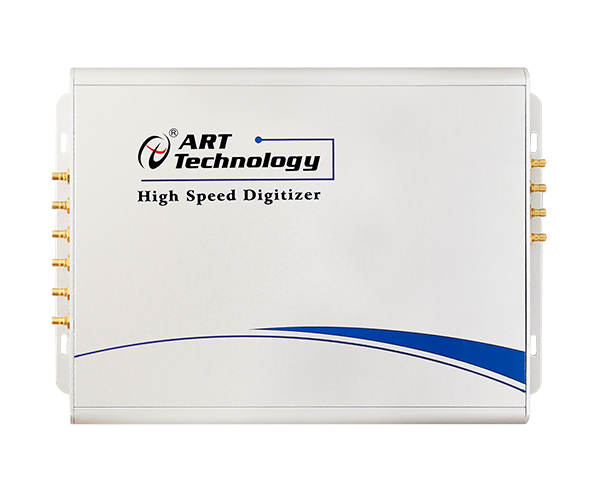

250MS/s 12/14/16位 2通道同步采樣數字化儀，專為輸入信號高達 100M 的高頻和高動態范圍的信號而設計。與Labview無縫連接，提供圖形化API函數。模擬輸入范圍可以通過軟件編程設置為±1V 或者±5V。配備了容量高達 2GB的板載內存。是無線通訊、雷達/聲納、超聲、圖形成像等高動態范圍應用的理想選擇。

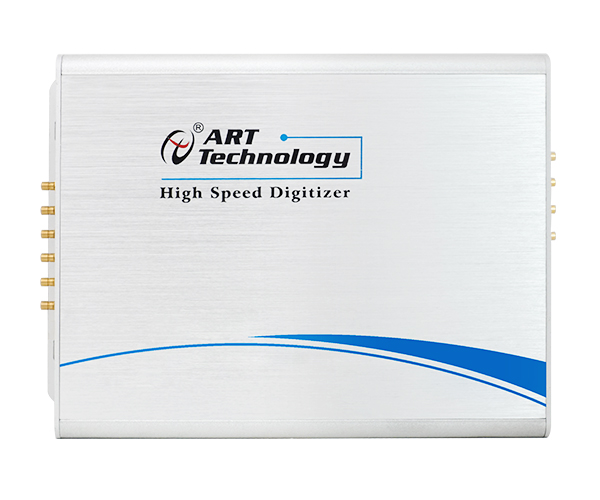

USB8910是2通道8位2GS/s采樣數字化儀，模塊觸發方式靈活，可設置內部、外部、通道等觸發采集，每通道采樣速率為1GS/s，雙通道交織采樣達2GS/s，模擬信號處理可選擇1~2個通道，輸入阻抗50Ω/1MΩ，耦合方式DC/AC，通道多級獨立增益控制，超大范圍電壓偏置等，配合主機和驅動軟件驅動，模擬能方便地捕捉和分析瞬態信號、帶寬模擬信號。

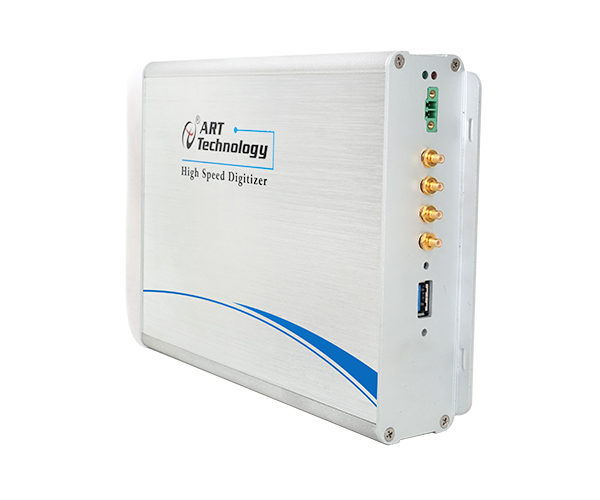

2通道12位500MS/s采樣數字化儀，200MHz模擬帶寬。與Labview無縫連接，提供圖形化API函數。

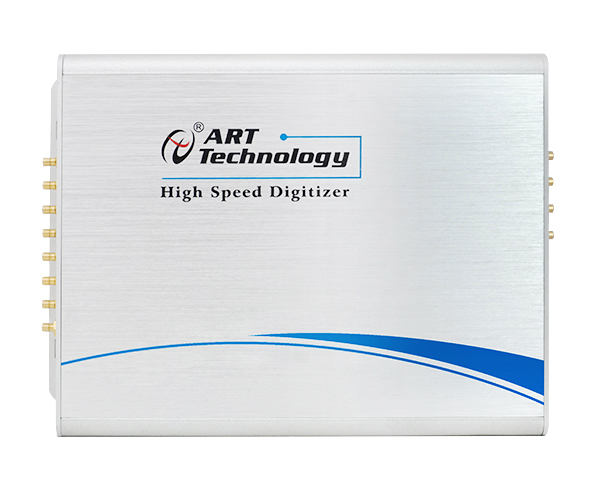

4通道單端同步采樣數字化儀，16位高分辨率ADC，40MS/s（USB8506）、80 MS/s（USB8516）的最大采樣率；與Labview無縫連接，提供圖形化API函數。

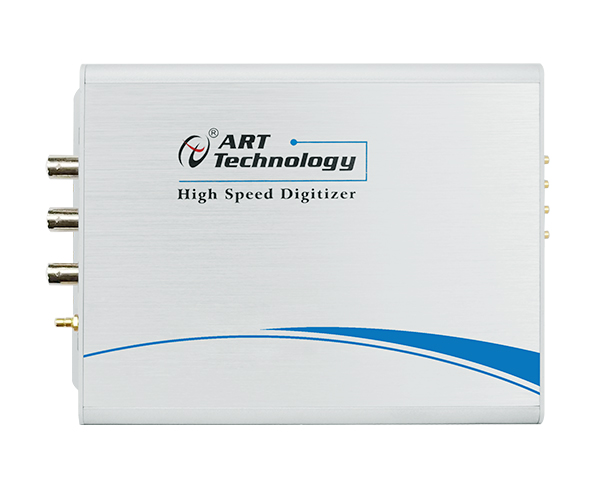

USB8531、USB8532、USB8536是同一系列4通道、20MS/s的采樣數字化儀，專為輸入信號高達10MHz的高頻和高動態范圍的信號而設計；與Labview無縫連接，提供圖形化API函數。
