AD模擬量輸入 |
ADC分辨率 |
12位（Bit） |
|
|
輸入通道 |
4路單端 |
||
|
輸入量程 |
±5V、±1V |
||
|
采樣率 |
高達40MHz |
||
|
采樣方式 |
同步采樣 |
||
| 存儲器深度 | 板載256MB DDR3 SDRAM | ||
|
校準方式 |
軟件自動校準 |
||
|
耦合方式 |
直流耦合、交流耦合 |
||
|
觸發源 |
軟件觸發、ATR觸發、DTR觸發、Trigger
信號觸發（用于多卡同步） |
||
|
ATR輸入源 |
從AI0~AI3的任一通道輸入 |
||
|
觸發源輸入范圍 |
ATR輸入范圍 |
同AD量程 |
|
|
DTR輸入范圍 |
標準TTL點平 |
||
|
輸入阻抗 |
1MΩ（50Ω可定制） |
||
|
帶寬 |
20MHz |
||
|
時鐘源 |
內時鐘、主卡10M、外時鐘、外部參考時鐘 |
||
|
外時鐘輸入范圍 |
10MHz~40MHz，幅值為500mVpp~5Vpp |
||
| 數據存儲 | 可搭配PCIe-SSDM2X存儲模塊實現高達320MB/s實時數據流盤 | ||
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

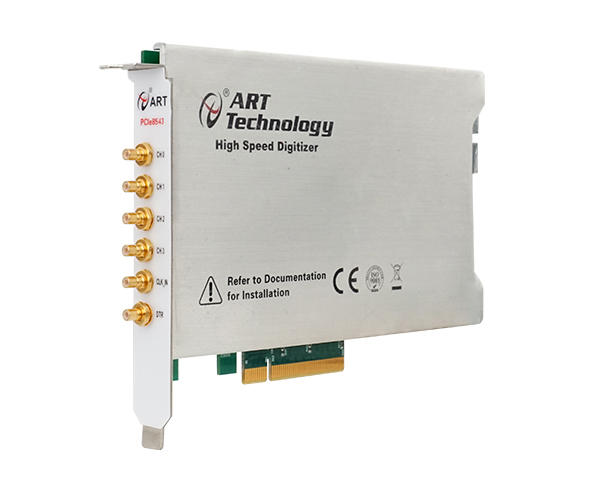

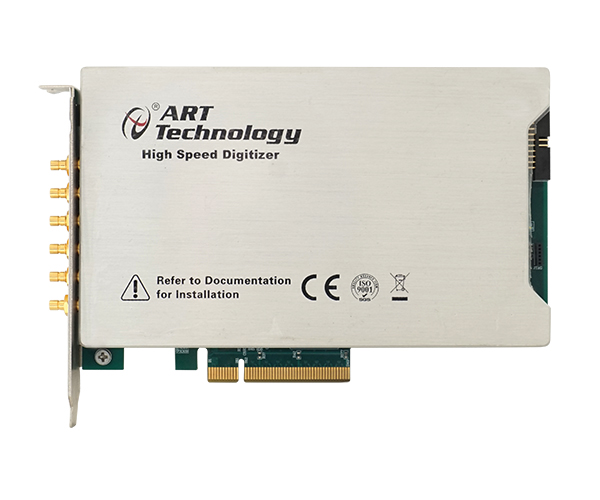

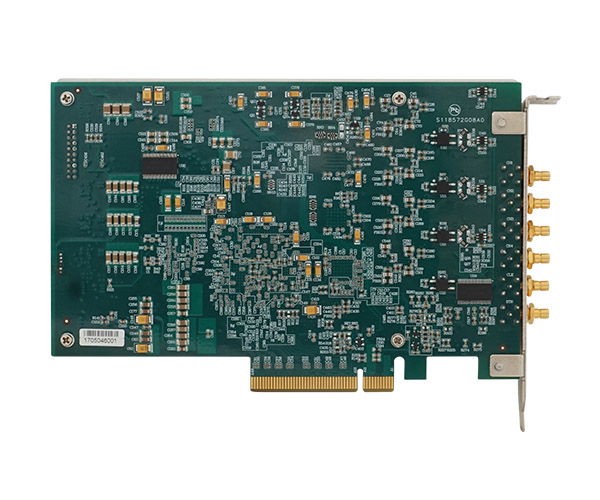

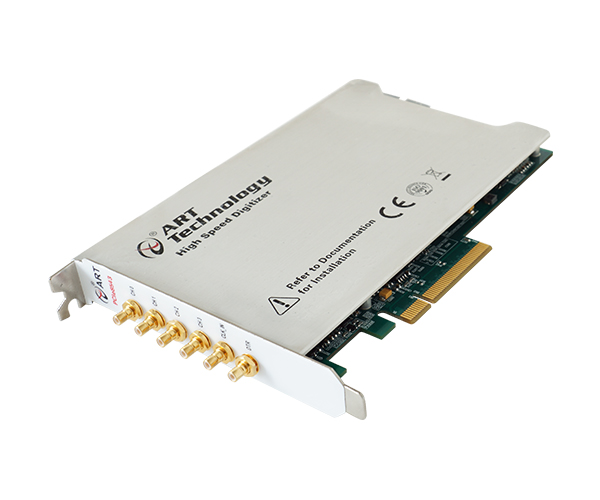

是一種基于PCIe總線的同步采集卡。該板卡提供4路單端模擬量輸入，14位ADC采樣精度，轉換速率高達40MS/s。
250MS/s 12/14/16位 2通道同步采樣數字化儀，專為輸入信號高達 100M 的高頻和高動態范圍的信號而設計。與Labview無縫連接，提供圖形化API函數。模擬輸入范圍可以通過軟件編程設置為±1V 或者±5V。配備了容量高達 2GB的板載內存。是無線通訊、雷達/聲納、超聲、圖形成像等高動態范圍應用的理想選擇。
該板卡是一款多功能數據采集卡。該板卡提供 4 路差分（單端）模擬量輸入，16 位 ADC分辨率，最高采樣頻率 5MS/s，靈活的通道轉換量程，同時用戶可通過多卡級連的方式擴展通道數量；16 路可編程 I/O。本板卡的主要應用場合為：無線通訊、雷達/聲納、超聲、圖形成像。
一款多功能數據采集卡。該板卡提供4路差分（單端）模擬量輸入，16位ADC分辨率，采樣頻率高達5MS/s，靈活的通道轉換量程；16路可編程I/O。
本卡提供4路差分（單端）模擬量輸入，16位ADC分辨率，采樣頻率高達10MS/s，靈活的通道轉換量程；16路可編程I/O
本卡提供4路差分（單端）模擬量輸入，16位ADC分辨率，最高采樣頻率10MS/s，靈活的通道轉換量程；16路可編程I/O
