AD模擬量輸入 |
ADC分辨率 |
24位(Bit) |
|
|
輸入通道 |
4路差分/偽差分 |
||
|
輸入量程 |
±11V、±5.5V、±2.2V、±1.1V |
||
|
采樣速率 |
8 Hz ~ 216 KHz |
||
|
采樣方式 |
同步采樣 |
||
|
帶寬 |
0.41×采樣速率 |
||
|
耦合方式 |
直流耦合、交流耦合 |
||
|
IEPE激勵 |
每個通道均支持0或4mA電流輸出 |
||
|
動態范圍 |
114dB |
||
|
THD |
-100dB |
||
|
觸發源 |
軟件觸發、模擬邊沿觸發、模擬窗觸發、數字邊沿觸發 |
||
|
ATR輸入源 |
從AI0～AI3的任一通道輸入 |
||
|
觸發源輸入范圍 |
ATR輸入范圍 |
同AD量程 |
|
|
DTR輸入范圍 |
標準TTL電平 |
||
|
輸入阻抗 |
1MΩ |
||
|
校準方式 |
軟件自動校準 |
||
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

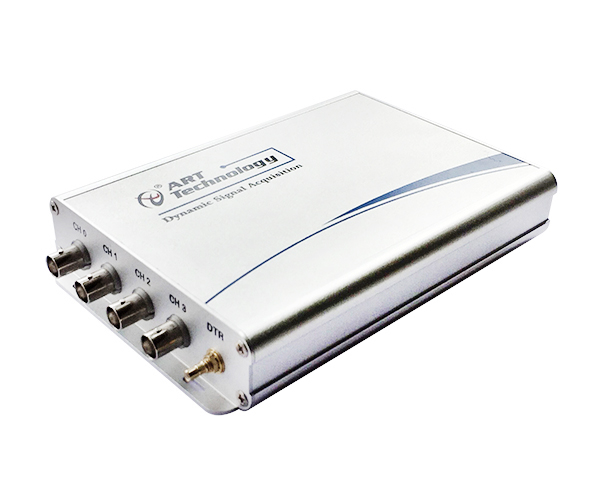

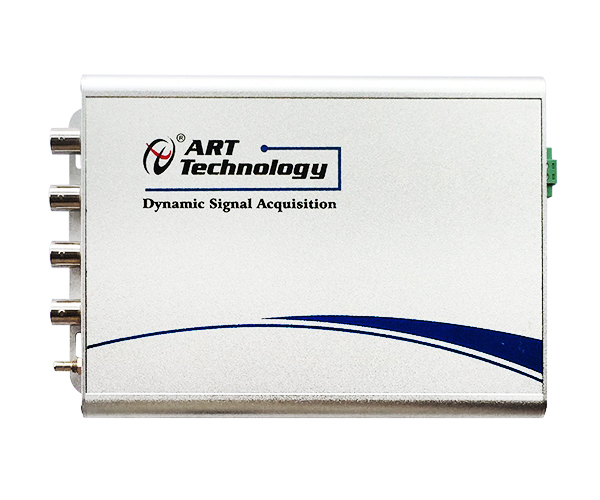

該板卡提供4路差分/偽差分模擬量輸入，4mA IEPE激勵，24位ADC采樣精度，轉換速率高達216KS/s。 適用于 高動態范圍信號采集，機械設備與故障診斷，聲學測量，振動、噪聲、沖擊等環境信號監測。
該板卡是一款為測試音頻和振動信號而設計的高精度數據采集卡。提供8路同步模擬輸入通道，24bit分辨率，單通道采樣速率高達102.4kSPS。每通道集成獨立的IEPE激勵源，可實現加速度傳感器及麥克風等相關的信號調理。
該板卡是一款為測試音頻和振動信號而設計的高精度數據采集卡。提供8路同步模擬輸入通道，24bit分辨率，單通道采樣速率高達102.4kSPS。每通道集成獨立的IEPE激勵源，可實現加速度傳感器及麥克風等相關的信號調理。
此板卡是一款為測試音頻和振動信號而設計的高精度數據采集卡。該板卡提供8路同步模擬輸入通道，24bit分辨率，單通道采樣速率最高204.8kSPS。每通道集成獨立的IEPE激勵源，可實現加速度傳感器及麥克風等相關的信號調理。
2路同步模擬輸入通道，24bit分辨率，采樣速率最高204.8kS/s，每通道集成獨立的IEPE激勵源；2路同步模擬輸出通道。
此板卡是一款為測試音頻和振動信號而設計的高精度數據采集卡。該板卡提供4路/8路同步模擬輸入通道，24bit分辨率，單通道采樣速率高達204.8kSPS。每通道集成獨立的IEPE激勵源，可實現加速度傳感器及麥克風等相關的信號調理。
