功能特點：
1、與LabVIEW無縫連接，提供圖形化API函數。
2、類似DMA的USB Stream傳輸技術，傳輸效率更高，實時性更強。
3、設備端USB接口 Lock方式，使USB接口因松動導致掉線的幾率大幅度降低。
4、低功耗，支持USB總線供電與7~24V寬范圍外供電的自適應切換，方便基于筆記本的外場移動式測量。
|
AI模擬量輸入 |
ADC分辨率 |
12位（Bit） |
|
輸入通道 |
16通道（RSE、NRSE）； 8通道（DIFF） |
|
|
輸入量程 |
±10V、±5V、±2V、±1V |
|
|
采樣率 |
250Ksps（USB3135）；500Ksps（USB3136） |
|
|
采集模式 |
按需單點采樣、有限點采樣、連續采樣 |
|
|
存儲器深度 |
4K點FIFO |
|
|
觸發方式 |
開始觸發、參考觸發、暫停觸發 |
|
|
觸發類型 |
模擬邊沿、模擬窗、數字邊沿 |
|
|
AO模擬量輸出 |
輸出通道 |
2路14位同步輸出 |
|
轉換速率 |
100Ksps（USB3135）；200Ksps（USB3136） |
|
|
量程 |
±10V |
|
|
存儲器深度 |
4K點FIFO |
|
|
生成模式 |
單點（按需）生成、有限點生成、連續生成 |
|
|
CTR計數器 |
通道數 |
1路32位 |
|
計數器功能 |
CI：邊沿計數、頻率測量、周期測量、半周期測量、脈沖測量、
脈寬測量、雙邊沿間隔測量、位置測量 (基于增量式編碼器) |
|
|
CO：脈沖輸出 |
||
|
CTR采樣方式 |
CI：按需單點采樣 |
|
|
CO：單點（按需）生成、有限點生成、連續生成 |
||
|
DIO |
12路（Port0 8路，Port1 4路，復用PFI0~3）、程控I/O方向與狀態 |
|
|
1路+5V、200mA電源輸出 |
||
|
軟件自動校準 |
||
|
支持多卡同步 |
||
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

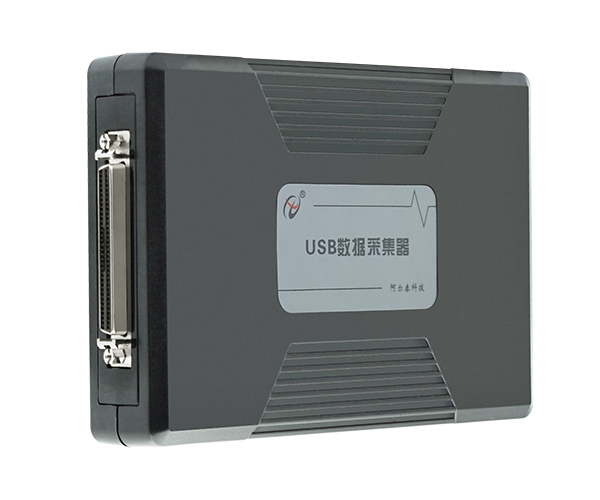

16位 32路模擬量輸入；4通道模擬量同步輸出；16路可編程I/O；2路多功能計數器；配USB Type-A帶鎖線纜；與LabVIEW無縫連接，提供圖形化API函數
18位 32路模擬量輸入；4通道模擬量同步輸出；16路可編程I/O；2路多功能計數器；配USB Type-A帶鎖線纜；與LabVIEW無縫連接，提供圖形化API函數
12位 32路模擬量輸入；4通道模擬量同步輸出；16路可編程I/O；2路多功能計數器；配USB Type-A帶鎖線纜；與LabVIEW無縫連接，提供圖形化API函數

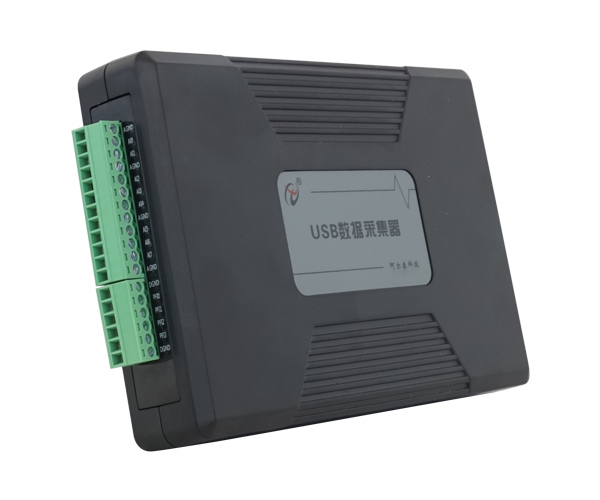

多功能數據采集卡，LabVIEW無縫連接，提供圖形化API函數，提供8通道單端模擬量輸入，4路可編程數字I/O，1路計數器。
多功能數據采集卡，LabVIEW無縫連接，提供圖形化API函數，提供8通道（RSE、NRSE）、4通道（DIFF）模擬量輸入，4路可編程數字I/O，1路計數器。
多功能數據采集卡，LabVIEW無縫連接，提供圖形化API函數，提供8通道（RSE、NRSE）、4通道（DIFF）模擬量輸入，4路可編程數字I/O，1路計數器。
