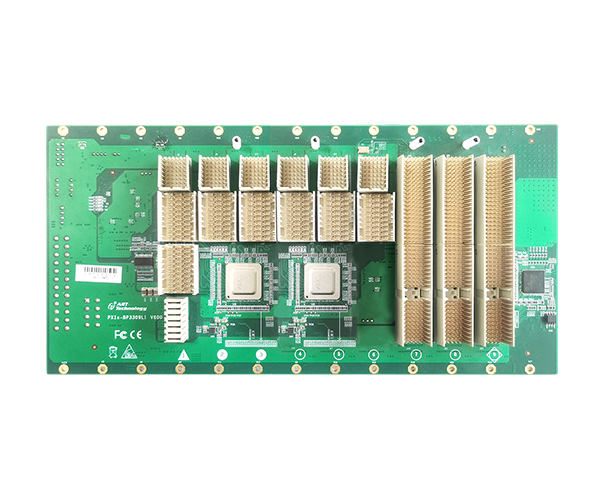

背板 |
1個系統插槽、5個PXIe外設槽、3個PXI插槽 |
|
系統槽支持2Link x8模式 |
|
|
最高支持8GB/s的系統帶寬 |
|
|
hybrid設備槽2、6最大支持4GB/s的帶寬及3、4、5 hybrid設備槽最大支持
2GB/s的帶寬，PXIlegacy 7、8、9支持33MHz/32位PCI標準帶寬 |
|
|
支持66MHz PCI 總線時鐘 |
|
|
V(I/O)：+3.3V/+5V（出廠默認為3.3V） |
|
|
輸出接口：PS_ON# PRST# |
|
|
風扇接口：2個調速風扇接口（支持12V風扇） |
|
|
電源 |
1個ATX24+8電源接口 |
|
物理特性 |
背板最大功率下的電壓壓降：<20mV |
|
PCB類型：12層 |
|
|
外觀尺寸：286.08×151.28×2.5（寬度×高度×厚度） |
|
|
阻抗：65ohm ±10%用于跟蹤 |
|
|
操作環境 |
溫度范圍：0～70℃ |
|
相對濕度：5～95% |
|
|
存儲溫度 |
溫度范圍：-40～85℃ |
|
相對濕度：5～95%，無凝露 |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
阿爾泰科技PXI-BP3306 是一款3U 高度的6槽PXI背板，1個PXI系統插槽、1個PXI星觸發插槽和4個PXI外圍插槽，支持66MHz PCI 總線時鐘。
阿爾泰科技PXI-BP3310 是一款3U 高度的10槽PXI背板，1個PXI系統插槽、1個PXI星觸發插槽和8個PXI外圍插槽，支持66MHz PCI 總線時鐘。
阿爾泰科技PXI-BP3314 是一款3U 高度的14槽PXI背板，1個PXI系統插槽、1個PXI星觸發插槽和12個PXI外圍插槽，支持66MHz PCI 總線時鐘。
阿爾泰科技PXI-BP3318 是一款3U 高度的18槽PXI背板，1個PXI系統插槽、1個PXI星觸發插槽和16個PXI外圍插槽，支持66MHz PCI 總線時鐘。
阿爾泰科技PXI-BP3318H 是一款3U 高度的18槽PXI背板，1個PXI系統插槽、1個PXI星觸發插槽和16個PXI外圍插槽，支持66MHz PCI 總線時鐘。PXI-BP3318H帶有調速風扇接口，遠程監控等功能接口。
阿爾泰科技PXIe-BP3306L是一款3U 高度的6槽PXIe背板，提供1個系統插槽、3個PXIe混合外設插槽和2個PXI插槽。PXIe-BP3306帶有調速風扇等功能接口。
