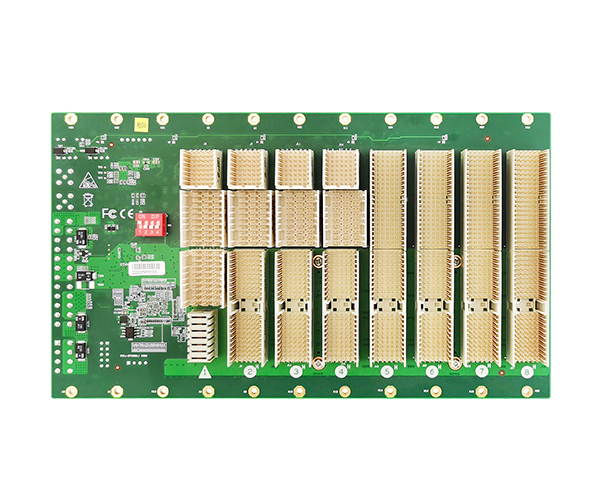

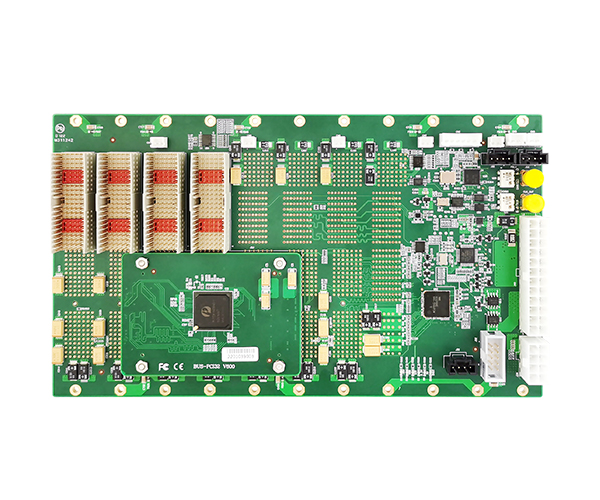

背板 |
1個系統插槽、3個PXIe混合外設插槽和4個CPCI外設插槽 |
|
時鐘：用于10MHz 時鐘輸入/輸出的BNC 接頭 |
|
|
支持66MHz PCI 總線時鐘 |
|
|
V(I/O)：+3.3V/+5V（出廠默認為5V） |
|
|
輸出接口：PS_ON# PRST# 報警指示燈接口 |
|
|
風扇接口：2個調速風扇接口（支持12V風扇） |
|
|
電源 |
2個ATX24+8電源接口 |
|
物理特性 |
背板最大功率下的電壓壓降：<20mV |
|
外觀尺寸：223×128.86×3.2（寬度×高度×厚度） |
|
|
阻抗：65ohm ±10%用于跟蹤 |
|
|
操作環境 |
溫度范圍：0～70℃ |
|
相對濕度：5～95% |
|
|
存儲溫度 |
溫度范圍：-40～85℃ |
|
相對濕度：5～95%，無凝露 |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
