CTR計數器 |
通道數 |
8路多功能計數器
8路多功能計數器 |
|
計數器位數 |
32位 |
|
|
計數器功能 |
CI：邊沿計數、頻率測量、周期測量、半周期測量、脈沖測量、
脈寬測量、雙邊沿間隔測量、位置測量 (基于增量式正交編碼器) |
|
|
CO：脈沖輸出 |
||
|
最大輸入頻率 |
5MHz |
|
|
最小電平脈寬 |
100nS |
|
|
電氣標準 |
TTL電平 |
|
|
存儲器深度 |
1K點FIFO |
|
|
采樣方式 |
CI：單點（按需）采樣、有限點采樣、連續采樣 |
|
|
CO：單點（按需）生成、有限點生成、連續生成 |
||
|
觸發功能 |
CI功能支持 暫停觸發 |
|
|
CO功能支持 開始觸發、暫停觸發 |
||
|
DIO數字量
輸入輸出 |
通道數 |
40 Line PFI[39:0] |
|
電氣標準 |
TTL兼容 |
|
|
配置方式 |
程控I/O方向與狀態 |
|
|
采樣方式 |
僅支持軟件（按需）單點采樣 |
|
|
連接器 |
SCSI68母座 |
|
|
選配接線盒 |
TB-2383 |
|
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

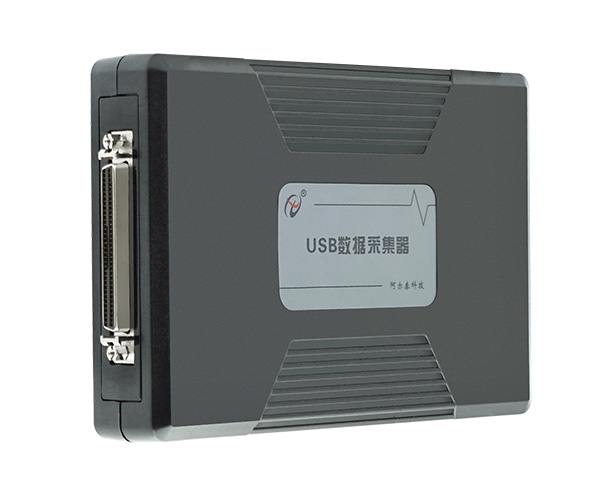

USB總線，帶緩沖多功能計數器模塊，支持4路計數器。
TB-2381、TB-2383是SCB-68屏蔽式I/O接線盒，適用于ART PCI2381、PCI2383、PXI2381、PXI2383、USB2381-S、USB2383-S六款多功能計數器卡（DAQ設備），能夠為DAQ 設備提供便捷的信號連接。
