AI模擬量輸入 |
分辨率 |
16 bit |
|
最大采樣率 |
500 kS/s |
|
|
輸入通道 |
32路差分模式 |
|
|
采樣方式 |
同步采樣 |
|
|
采樣范圍 |
±10V、±5V、±2V、±1V |
|
|
校準方式 |
軟件自動校準 |
|
|
采集模式 |
按需單點采樣、有限點采樣、連續采樣 |
|
|
觸發源 |
軟件強制觸發、模擬量觸發、數字量觸發 |
|
|
AO模擬量輸出 |
通道數量 |
2路 |
|
分辨率 |
16 bit |
|
|
最大轉換速率 |
2 MS/s |
|
|
輸出信號范圍 |
±10V |
|
|
通道輸出模式 |
同步輸出 |
|
|
生成模式 |
單點（按需）生成、有限點生成、連續生成 |
|
|
觸發源 |
軟件強制觸發、模擬量觸發、數字量觸發 |
|
|
CTR計數器 |
計數器位數 |
32位 |
|
通道數 |
2路 |
|
|
計數器源 |
CTR0（PFI0~PFI3），CTR1（PFI4~PFI7） |
|
|
計數器功能 |
CI：邊沿計數、頻率測量、周期測量、半周期測量、脈寬測量、
雙邊沿間隔測量、線性位置測量、角度位置測量 |
|
|
CO：脈沖輸出 |
||
|
DI/O |
通道數 |
8路支持帶緩存DIO（P0.<0..7>）
16路PFI通道：PFI<0..7>/P1，PFI<8..15>/P2 |
|
電氣標準 |
TTL兼容 |
|
|
配置方式 |
程控I/O方向與狀態 |
|
|
軟件自動校準 |
||
|
支持多卡同步 |
||
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

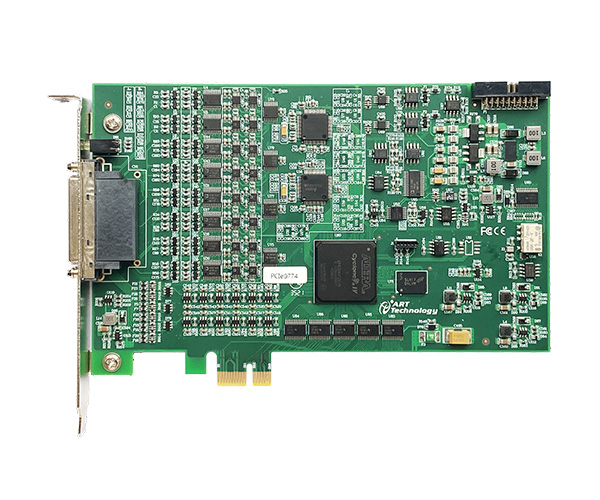

多功能采集卡；32路單端或16路差分AI模擬量輸入通道，16位ADC分辨率，單通道高達2MS/s采樣速率；4路模擬量同步輸出通道，2MS/s采樣速率；支持32路帶緩沖數字I/O，16路可編程PFI通道，以及2路多功能計數器。
