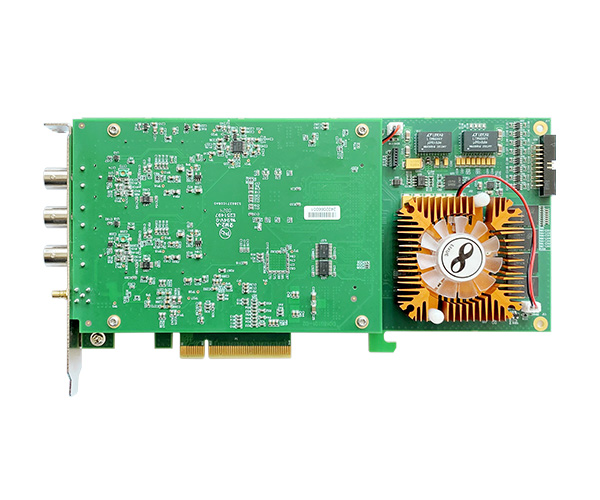

產品特點 |
PCI Express2.0 ×8 接口 |
|
2通道單端模擬輸入 |
|
|
ADC分辨率：8位 |
|
|
最高實時采樣率：單通道工作3GS/s，雙通道同時工作每通道1.5GS/s |
|
|
模擬輸入帶寬20MHz 、300MHz可選 |
|
|
板載2GB內存 |
|
|
可編程輸入電壓量程范圍（V/Div）：5、2、1、0.5、0.2、0.1、0.05、0.02、0.01、0.005 |
|
|
輸入阻抗50Ω/1MΩ可選 |
|
|
耦合方式AC/DC可選 |
|
|
SMB外部時鐘輸入接口 |
|
|
BNC外部觸發輸入接口，可接入±2V的模擬信號 |
|
|
觸發模式有中間觸發、后觸發、預觸發、硬件延時觸發 |
|
|
觸發源有軟件觸發、外觸發、同步信號觸發、通道觸發 |
|
|
全自動校準，也可手動校準 |
|
|
通過同步觸發總線接口實現多模塊之間同步 |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
2通道8位2GS/s采樣數字化儀，模塊觸發方式靈活，可設置內部、外部、通道或系統同步等觸發采集，每通道采樣速率為1GS/s，雙通道交織采樣達2GS/s，模擬信號處理可選擇1~2個通道，輸入阻抗50Ω/1MΩ，耦合方式DC/AC，通道多級獨立增益控制，超大范圍電壓偏置等，配合主機和驅動軟件驅動，模塊能方便地捕捉和分析瞬態信號、帶寬模擬信號。配備了容量高達2GB的板載內存。
4通道1GS/s采樣率的數字化儀，專為輸入信號高達400MHz的高頻和高動態范圍的信號而設計。模擬輸入范圍可以通過軟件編程設置為±1V或者±5V。
中頻信號采集卡，提供4路250MS/s采樣率模擬量輸入通道，16Bit ADC分辨率，±1V采樣范圍，支持內參考、外參考、外時鐘三種時鐘模式選配，配備了容量高達2GB 64位DDR3 SDRAM大容量緩存，是中頻信號采集、雷達、復雜電磁環境、及無線頻譜應用領域進行信號采集和分析的理想選擇。
PCIe總線異步采集卡，12bit，32路模擬量輸入通道，最大采樣速率為100Ksps；16路PFI通道作為靜態數字量輸入/輸出。與Labview無縫連接，提供圖形化API函數。
