模擬量輸入 |
|
|
輸入通道 |

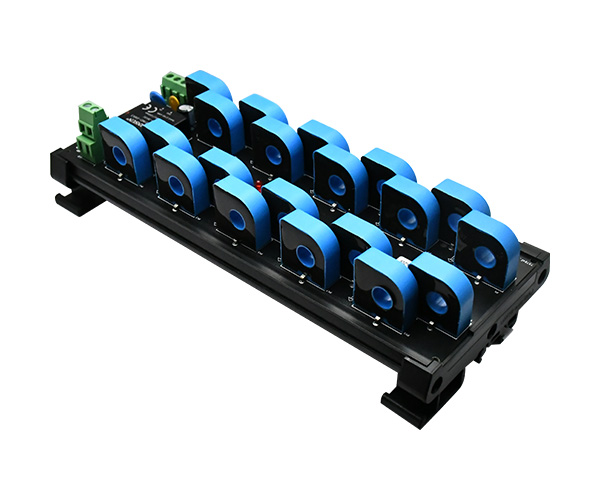

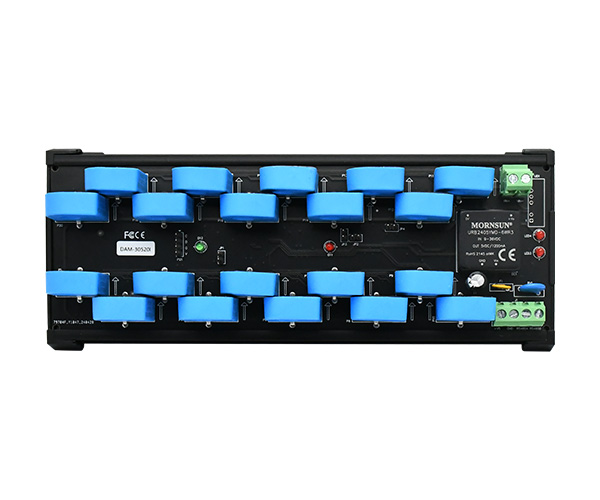

DAM-30520：20路電流輸入，1路電壓輸入
DAM-30520I：20路電流輸入 |
|
輸入類型 |
交/直流電流、交/直流電壓 |
|
電流量程 |
直流電流：-5～5A、0～5A、-5～0A、-10～10A、0～10A、-10～0A、
-15～15A、-25～25A、
交流電流：0～5A、0～10A、0～25A
（模塊量程可定制。例：DAM-30520I DC-10A 量程為直流電流±10A） |
|
電壓量程 |
直流電壓：-10～10V、0～10V、-30～30V、0～30V、-50～50V、0～50V、
-100～100V、0～100V
交流電壓：0～10V、0～35V、0～50V、0～100V
（模塊量程可定制。例：產品型號：DAM-30520 直流：0~±10A/0~±30V。
即此模塊量程為直流電流±10A，直流電壓±30V） |
|
精度等級 |
5A以下的電流量程精度1%
5A、10A、15A、25A 電流量程精度2%
30A電流量程精度5%
電壓精度為1% |
|
采樣周期注1 |
采集周期40ms~1000ms可選，默認每400ms 采集1次 |
|
分辨率 |
16位 |
|
輸入阻抗 |
電壓量程10V為123.5kΩ/V
電壓量程30V為321.5kΩ/V
電壓量程35V為421.5kΩ/V
電壓量程50V為601.5kΩ/V
電壓量程100V為1099.5kΩ/V
電流通道0Ω |
|
電流通道隔離電壓 |
4000VAC |
|
其他 |
|
|
通訊接口 |
RS485 |
|
數據通信速率注2 |
1200～115200bps，通過上位機軟件進行選定設置
1200bit/s: 1HZ |
|
電流穿孔孔徑 |
8.5mm |
|
看門狗 |
軟件看門狗 |
|
供電電壓 |
+18～36VDC |
|
電源保護 |
電源反向保護 |
|
功耗 |
6W @ 24VDC |
|
操作溫度 |
10℃～＋50℃ |
|
存儲溫度 |
-40℃～＋80℃ |
1. 產品光盤： 1張
2. 保修卡： 1張
3. 合格證： 1張
DAM-30512為15路交流電流頻率采集模塊，RS485通訊接口，帶有標準ModbusRTU協議。
DAM-3529N為交流電流采集模塊，8路交流電流采集，16位精度，帶有2路DO 輸出報警功能， RS485通訊接口，帶有標準ModbusRTU協議。
DAM-3059B為8路電流采集模塊，支持uA、nA、pA三種精度級別。采用16位獨立AD，具備防浪涌和靜電防護，支持RS485通訊接口，帶有標準ModbusRTU協議。
DAM-3153N為8路差分大電壓或者大電流采集模塊，采集量程可定制，支持RS485通訊接口，帶有標準ModbusRTU協議。
DAM-3510為12路智能交流電量采集模塊，RS485通訊接口，帶有標準ModbusRTU協議。

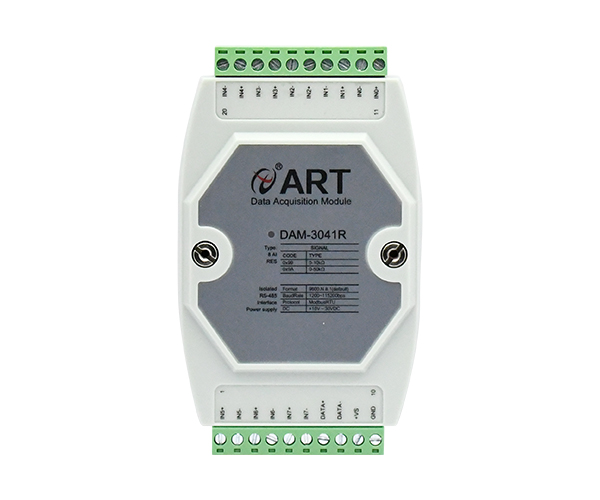

DAM-3041R為電阻采集模塊，帶有8路16位電阻采集，RS485通訊接口，帶有標準ModbusRTU協議。
