1、方案背景

隨著現代探測技術的不斷升級，海底石油勘探、海洋污染的檢測、海底火山噴發實驗的開展逐漸加強，在海底勘測現場，信號點比較分散，處于不同的位置，位于岸上的上位機需要對海底不同位置的信號進行采集并分析，這時需要采用網口采集卡和光纖傳輸方案來實現信號的采集和監測。

2、解決方案

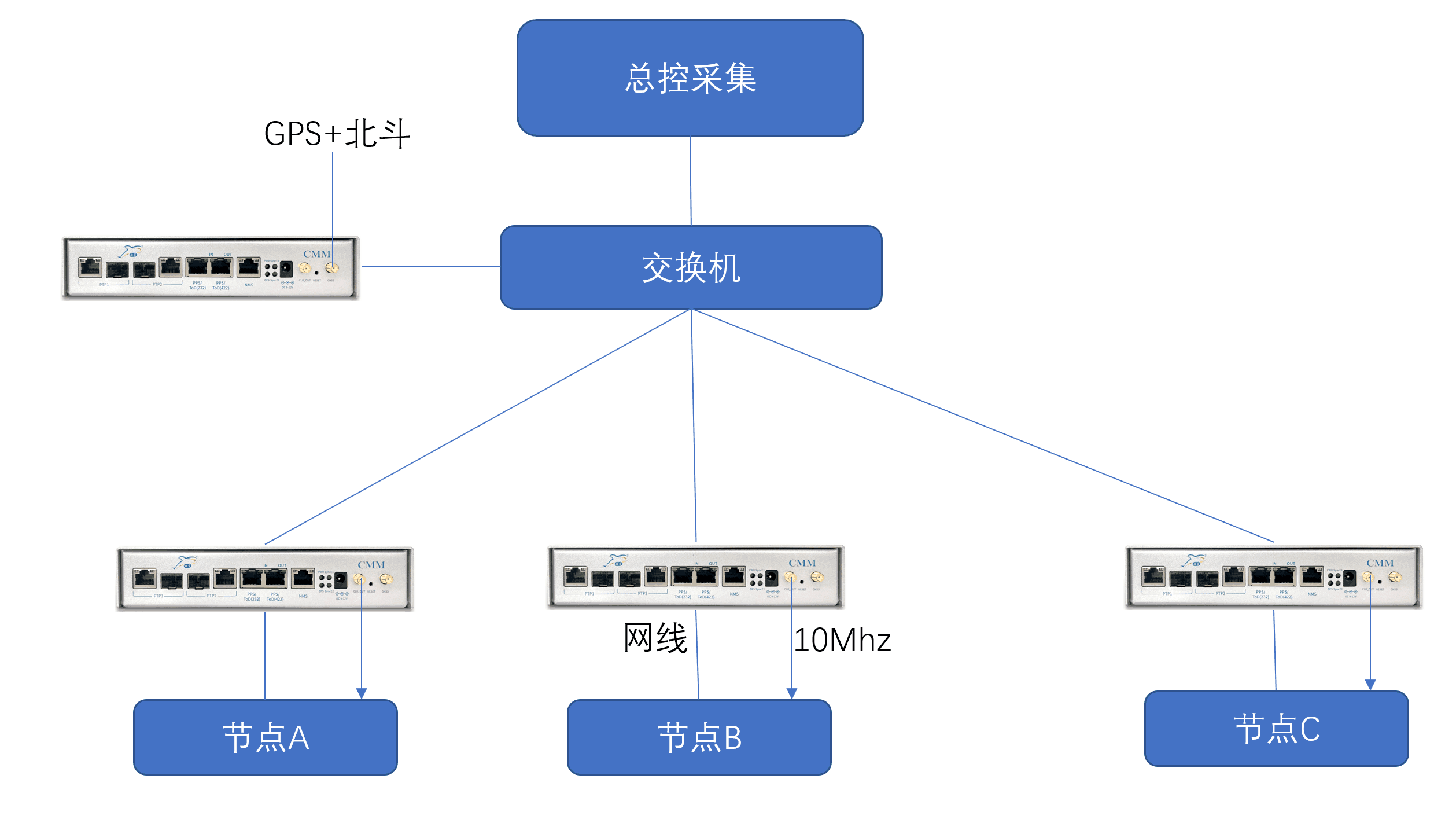

       采用以太網數據采集卡和多模光纖或者單模光纖、光纖交換機和時鐘授時模塊與總控制中心即可實現。

       時鐘授時模塊可以GPS. BD或PTP作為參考源，馴服本地高溫品振，同時輸出高穩時鐘，時鐘同步精度可達到1us，10MHz精度可達5E-12，可接收外部命令，在某特定時刻產生脈沖信號，控制中心通過網絡，發送控制命令到所有時統終端，設置時統模塊在某個特定時刻產生觸發脈沖，數據采集卡接收到脈沖后開始采集信號并通過單模或者多模光纖線纜傳輸?shù)缴衔粰C。

3、方案涉及產品

1）以太網聲音振動數據采集卡：NET8814-8

       此板卡是一款為測試音頻和振動信號而設計的高精度數據采集卡。該板卡提供4路/8路同步模擬輸入通道，24bit分辨率，單通道采樣速率高達204.8kSPS。每通道集成獨立的IEPE激勵源，可實現加速度傳感器及麥克風等相關的信號調理。

2）振動加速度傳感器

3）光纖交換機

4）單模或多模光纖線纜

5）時鐘授時模塊
