NET2991并行數據采集器揚威遠距離、多參數爆炸系統采集

一、項目背景

    在大型機械穩定性檢測、爆炸產品測試、橋梁震動檢測、超聲波測試等應用中都需要試驗數據有很高的準確性和全面性。如爆炸產品的研究和發展,自始至終都必須與積累和分析各種數據密切結合,而精確的數據獲取又離不開測試技術的提高,測試技術已成為專業發展的一項重要手段,是不可缺少的組成部分。

爆炸過程中震動、聲音、壓力、光強、陣列信號狀態，這些物理參數在瞬間完成變化，傳統靜態測試很難獲得準確全面的過程數據，并描繪出過程圖。而且出于安全性考慮，試驗現場與測試控制中心必須有足夠的安全距離，微弱信號傳輸能力也使精確測試面臨更嚴峻的挑戰。

二、客戶需求

某研究所核聚變的監測需求：系統測試爆炸測試場地周邊的震動、聲音壓力、光強、陣列信號狀態等參數，通過檢測的參數來計算出該次靶場實際爆炸能力等重要數據。

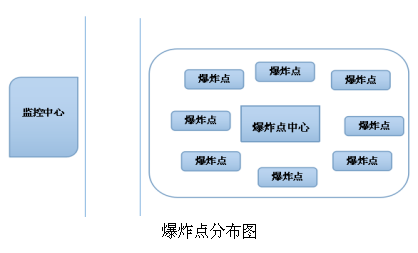

爆炸點監控由8個數據采集中點構成，每個采集中心信號排布如下；

四、具體實現方法：

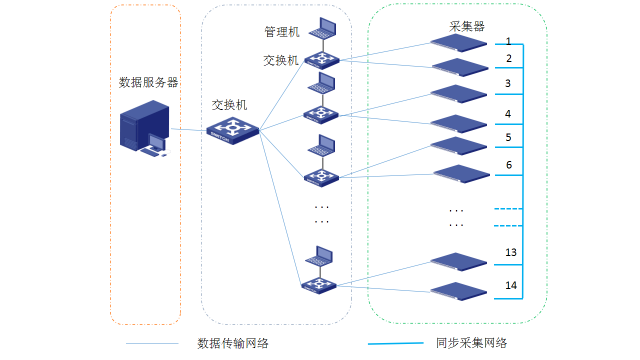

4.1 系統

    NET2991數據采集器為多通道高速同步數據采集方案，能實現模擬（16路）和數字信號（16路）的同步采集，連續采集和有限采集的模式，數字和軟件觸發雙重模式，可實現多器級聯工作，數據遠端集中控制。客戶共使用十四個NET2991數據采集器，實現224路信號同步采集，根據數據交換機、服務器等級不同，理論上可實現上千路信號的高速同步采集，滿足高密度、多地點、高采樣、全同步的采集需求。

4.2 硬件

采集器系統框圖：

采集器重要指標：

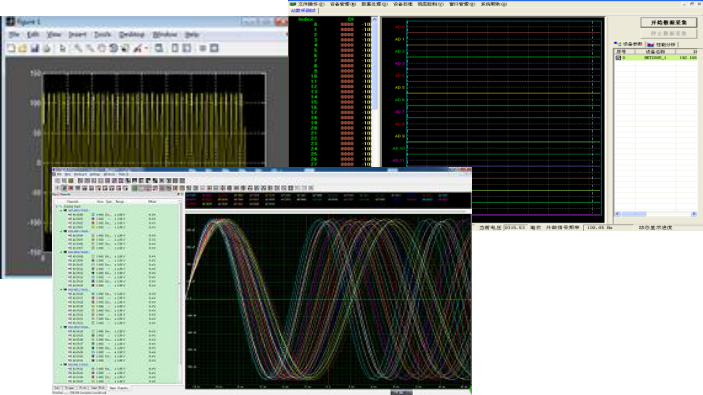

4.3 軟件

軟件主要由兩個部分構成：采集管理機和數據服務器

A、采集管理機

    主要是對各個采集器進行參數的配置和相關的設置。當觸發以后采集的數據可以在本地管理機中將數據暫時的保存起來，當采集結束以后通過網絡的方式打包傳輸給數據服務器，滿足了測試過程中數據不斷點的需求，即使斷網情況下也能對數據進行正常的保存，網絡恢復以后可以成功續傳！

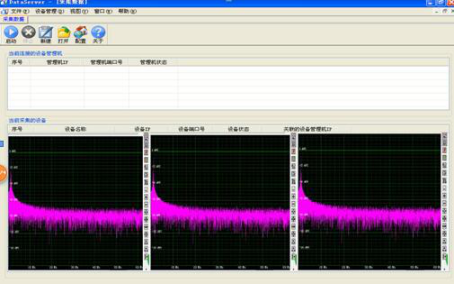

B、數據服務器：

    數據服務器主要是協調了各個管理機之間進行數據傳輸，當數據采集完成以后將管理機數據讀取過來并且進行數據匯總且完成相應的數據分析和處理功能！

   該項目使用的理念和技術非常先進，不僅在國內鮮有先例，在國際范圍內，也居于領先水平。客戶對NET2991并行數據采集器在項目中所采集的數據非常滿意，數據全部及時地上傳到服務器，是項目順利實施的重要環節和保障。
