AD模擬量輸入 |
ADC分辨率 |
16位(Bit) |
|
輸入通道 |
4通道同步，單端或差分 |
|
|
輸入量程 |
±10V、±5V、±2.5V、±1.25V |
|
|
采樣率 |
每通道10MS/s同步采樣 |
|
|
存儲器深度 |
128M字（點）SDRAM存儲器 |
|
|
校準方式 |
軟件自動校準 |
|
|
耦合方式 |
直流耦合 |
|
|
觸發源 |
軟件觸發、模擬觸發、數字觸發、同步觸發（TRIG觸發） |
|
|
輸入阻抗 |
10MΩ |
|
|
時鐘源 |
內時鐘、外時鐘、主卡同步10M（用于多卡同步） |
|
|
DIO數字量
輸入輸出 |
通道數 |
16路 |
|
電氣標準 |
TTL兼容 |
|
|
配置方式 |
程控I/O方向與狀態 |
|
|
最大輸入范圍 |
0V～5V |
|
|
單通道最大驅能力 |
25mA @ 4.5V |
|
|
過壓保護 |
-5V~5V |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

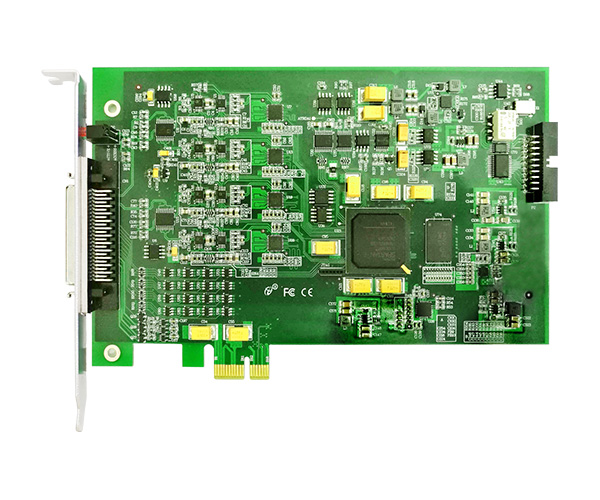

該板卡提供4路差分/偽差分模擬量輸入，4mA IEPE激勵，24位ADC采樣精度，轉換速率高達216KS/s。 適用于 高動態范圍信號采集，機械設備與故障診斷，聲學測量，振動、噪聲、沖擊等環境信號監測。
是一款隔離多功能采集卡。該板卡提供32路異步模擬量輸入，4路同步電壓模擬量輸出，8路DIO數字量輸入輸出，8路PFI功能可編程數字信號，2路32位多功能計數器
多功能采集卡；2MS/s， 16位，64/32路異步模擬量輸入；2MS/s，16位，4/2/0路同步電壓模擬量輸出；8路DIO ；24/8路PFI；2/1路32位多功能計數器
多功能數據采集卡；該系列板卡最高提供64RSE/ NRSE通道或32通道DIFF模擬量輸入；可實現最高4通道模擬量同步輸出；最高提供32路可編程DIO及2路多功能計數器。
多功能數據采集卡。該系列板卡提供8/4路單端或差分同步模擬輸入通道；2路模擬量同步輸出；8路帶緩沖數字I/O，16/8路可編程I/O及2/1通道多功能計數器。
多功能采集卡；500/250Ksps， 12位，32/16路異步模擬量輸入；100Ksps，12位，4/2/0路同步電壓模擬量輸出；8路DIO ；8路PFI；1路32位多功能計數器
