AD模擬量輸入 |
ADC分辨率 |
8位高分辨率ADC |
|
輸入通道 |
2路單端 |
|
|
可編程輸入電壓量程范圍（V/Div） |
5、2、1、0.5、0.2、0.1、0.05、0.02、0.01、0.005 |
|
|
最高實時采樣率 |
單通道工作2GS/s，雙通道同時工作每通道1GS/s |
|
|
存儲器深度 |
板載2GB內存 |
|
|
校準方式 |
軟件自動校準，支持手動校準 |
|
|
耦合方式 |
直流耦合、交流耦合 |
|
|
觸發源 |
軟件觸發、外觸發、同步信號觸發、通道觸發 |
|
|
輸入阻抗 |
1M/50Ω可選 |
|
|
模擬帶寬 |
模擬輸入帶寬100M/20M可選，最高可達100M |
|
|
時鐘源 |
內部時鐘、外部時鐘 |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
40MS/s采樣速率，12/14/16位分辨率，4通道同步采集模擬量輸入，20MHz模擬帶寬；與Labview無縫連接，提供圖形化API函數。
80MS/s采樣速率，12/14/16位分辨率，4通道同步采集模擬量輸入，40MHz模擬帶寬；與Labview無縫連接，提供圖形化API函數。

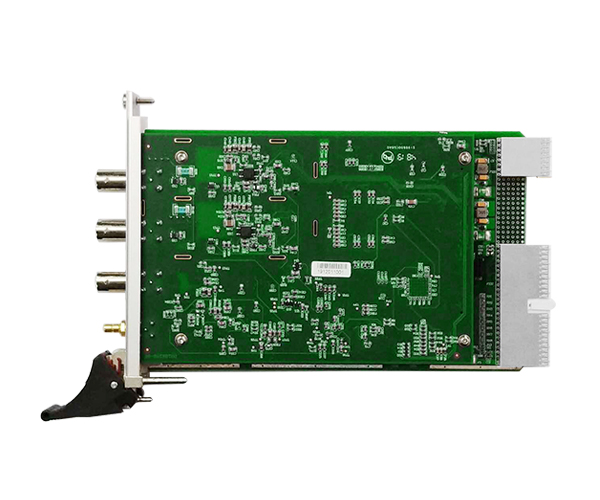

PXI8920是2通道8位2GS/s采樣數字化儀，模塊觸發方式靈活，可設置內部、外部、通道或背板總線等觸發采集，每通道采樣速率為1GS/s，雙通道交織采樣達2GS/s。配合主機和驅動軟件，能方便地捕捉和分析瞬態信號、帶寬模擬信號。支持多卡同步。
