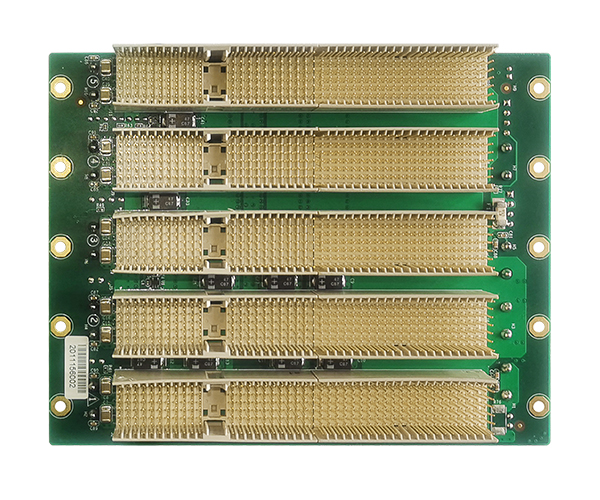

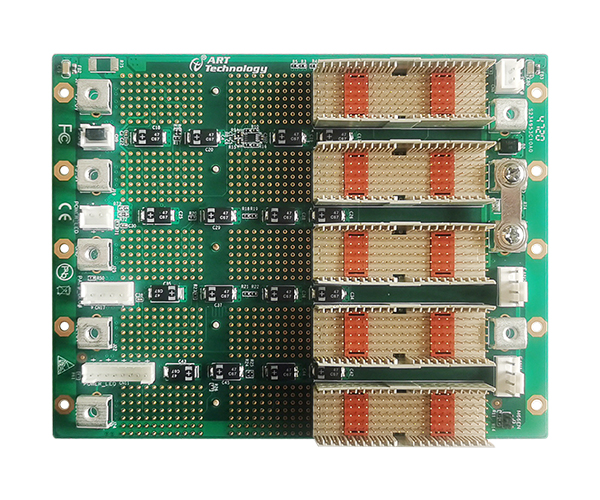

背板 |
1個系統插槽、4個外圍插槽，所有插槽全部支持后IO插卡 |
|
所有外設插槽（slot2~5）支持PXI或CPCI外設卡 |
|
|
支持66MHz PCI 總線時鐘 |
|
|
V(I/O)：+3.3V/+5V（通過金屬跳線選擇，出廠默認為3.3V） |
|
|
輸出接口：PS_ON# PRST# |
|
|
風扇接口：2個調速風扇接口（支持12V風扇） |
|
|
電源 |
+12V、+5V、+3.3V、-12V獨立電源供電接口 |
|
物理特性 |
背板最大功率下的電壓壓降：<20mV |
|
外觀尺寸：100.6×128.70×3.2（寬度×高度×厚度） |
|
|
阻抗：65ohm ±10%用于跟蹤 |
|
|
操作環境 |
溫度范圍：-25～85℃ |
|
相對濕度：5～95% |
|
|
存儲溫度 |
溫度范圍：-40～85℃ |
|
相對濕度：5～95%，無凝露 |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
