模擬量輸入 |
|
|
輸入通道 |
4路單端模擬量輸入 |
|
輸入類型 |
電壓輸入/電流輸入 |
|
采集量程 |
0~5V，1~5V，0~2.5V，0~20mA，4~20mA
默認出廠值4~20mA |
|
采樣速率注1 |
單通道200sps |
|
分辨率 |
12位 |
|
采集精度 |
±1‰注2 |
|
輸入阻抗 |
電壓量程：10MΩ 電流量程：249Ω |
|
量程設置 |
每通道可獨立配置量程 |
|
數字量輸入 |
|
|
輸入通道 |
4路數字量輸入 |
|
輸入類型 |
濕接點 |
|
接線方式 |
共陰極/共陽極 |
|
邏輯電平 |
邏輯0：0~3VDC
邏輯1：10~30VDC
濕接點（共陽極）：
邏輯電平0：DI.COM輸入電壓：0~+3V（最大）
DIx接輸入電壓負端
邏輯電平1：DI.COM輸入電壓：+10V～+30V
DIx接輸入電壓負端
濕接點（共陰極）：
邏輯電平0：DIx輸入電壓：+10V～+30V
DI.COM接輸入電壓負端
邏輯電平1：DIx輸入電壓：0~+3V（最大）
DI.COM接輸入電壓負端
注意：懸空與輸入低電平狀態相同 |
|
數字量輸出 |
|
|
輸出通道 |
4路數字量輸出 |
|
輸出方式 |
繼電器輸出 |
|
觸點容量 |
5A 250VAC/30VDC |
|
邏輯電平 |
邏輯0：繼電器斷開
邏輯1：繼電器吸合 |
|
上下限報警輸出 |
模擬量輸入通道0~3對應數字量輸出通道0~3 |
|
其他 |
|
|
通訊接口 |
RS485 |
|
隔離電壓 |
1500VDC |
|
RS485傳輸速率注3 |
最大180次/秒（單模塊總通道，115200bps下）
最大24次/秒（單模塊總通道，9600bps下）
最大3次/秒（單模塊總通道，1200bps下） |
|
波特率 |
1200~115200bps |
|
看門狗 |
軟件看門狗 |
|
供電電壓 |
+15~30VDC |
|
電源保護 |
電源反向保護 |
|
功耗 |
額定值0.5W @ 24VDC |
|
操作溫度 |
-10℃～＋70℃ |
|
存儲溫度 |
-40℃～＋80℃ |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

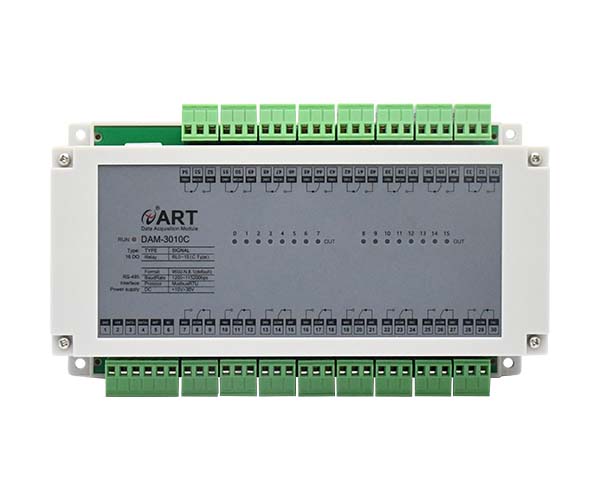

DAM-3010C為16路C型繼電器輸出模塊，每通道具有LED指示燈指示，RS485通訊接口，帶有標準ModbusRTU協議。

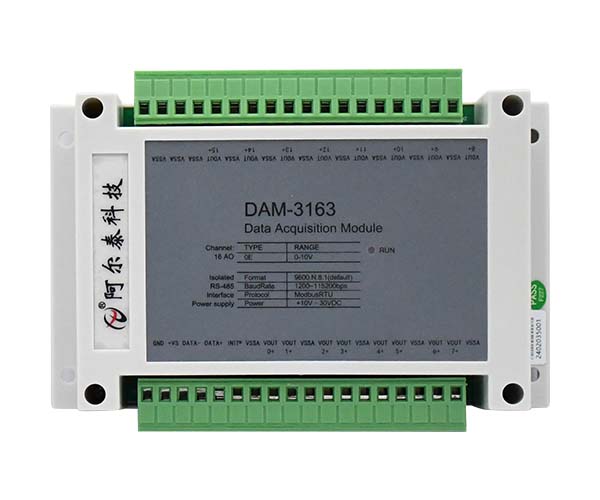

DAM-3163為16路模擬量輸出模塊，16位分辨率，RS485光電隔離通訊接口，ModbusRTU協議。

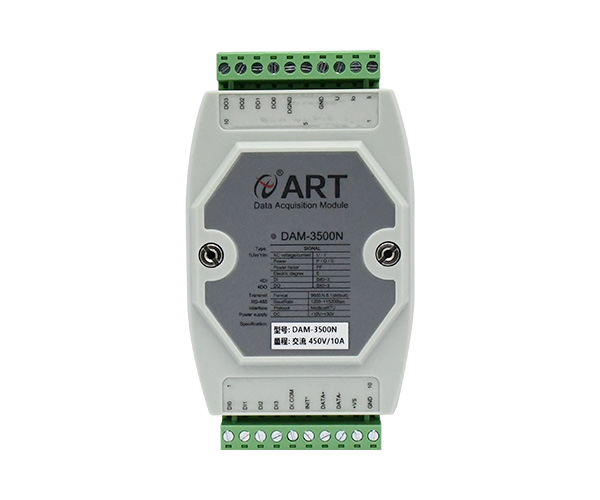

DAM-3500N(T)為單相智能交流電量采集，4路隔離數字量輸入，4路隔離集電極開路輸出模塊，RS485通訊接口，帶有標準ModbusRTU協議。
