產品特點 |

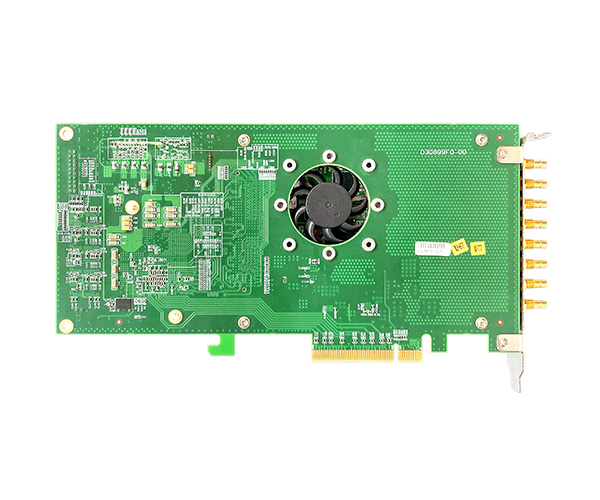

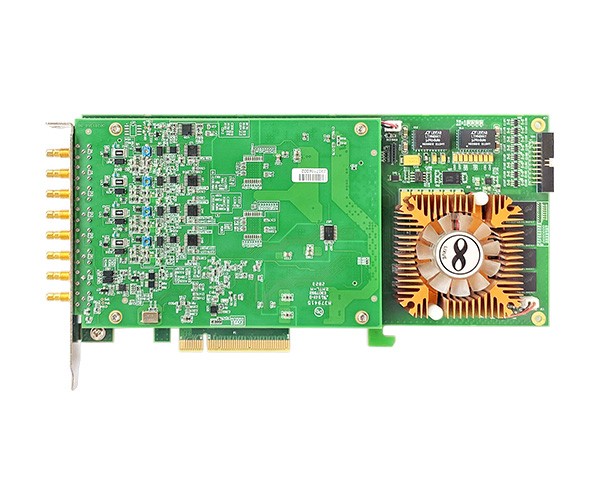

FPGA高速數據采集卡 |
|
|
PCIe x8 Gen2數據傳輸接口，連續傳輸率2.8GB/s |
||
|
最高采樣率支持1GS/s |
||
|
支持帶寬限制功能，程控選擇20MHz、100MHz、300MHz和全帶寬（通道獨立配置） |
||
|
板載2GB內存 |
||
|
SMB-1路觸發信號輸入接口（外部模擬觸發和外部數字觸發可選） |
||
|
SMB-1路觸發信號輸出接口 |
||
|
SMB-1路時鐘輸入接口，SMB-1路時鐘輸出接口 |
||
|
支持高級觸發功能 |
||
|
全自動校準 |
||
|
支持連續采樣和有限點采樣 |
||
|
支持多卡同步采集 |
||
|
AI模擬量輸入 |
通道數 |
4通道 |
|
ADC分辨率 |
16Bit（PCIe8936），14Bit（PCIe8934），12Bit（PCIe8932） |
|
|
輸入量程 |
±5V、±1V |
|
|
輸入阻抗 |
1M?和50?可程控配置 |
|
|
耦合方式 |
直流耦合、交流耦合（可程控配置） |
|
|
模擬帶寬(-3dB典型值) |
400MHz |
|
|
帶寬限制 |
20MHz、100MHz、300MHz和全帶寬（可程控選擇） |
|
|
觸發源 |
軟件強制觸發、通道觸發、模擬觸發、數字同步信號觸發 |
|
|
觸發模式 |
各種組合的高級觸發 |
|
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
中頻信號采集卡，提供4路250MS/s采樣率模擬量輸入通道，16Bit ADC分辨率，±1V采樣范圍，支持內參考、外參考、外時鐘三種時鐘模式選配，配備了容量高達2GB 64位DDR3 SDRAM大容量緩存，是中頻信號采集、雷達、復雜電磁環境、及無線頻譜應用領域進行信號采集和分析的理想選擇。
PCIe總線異步采集卡，12bit，32路模擬量輸入通道，最大采樣速率為100Ksps；16路PFI通道作為靜態數字量輸入/輸出。與Labview無縫連接，提供圖形化API函數。
