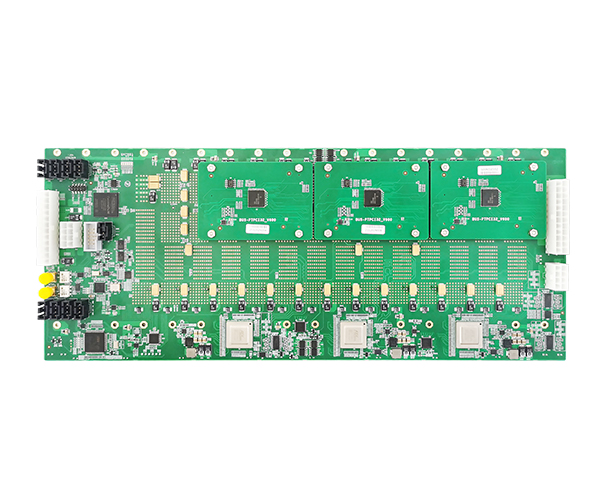

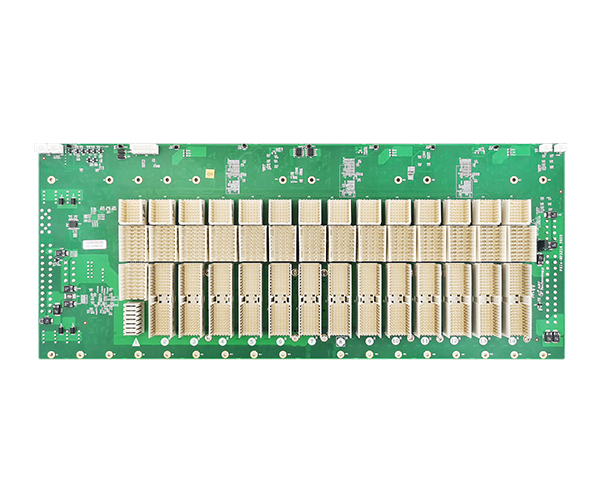

背板 |
1個系統插槽、13個PXIe混合外設插槽 |
|
時鐘：BNC 10MHz時鐘輸入輸出接口，10MHz同步時鐘選擇，
支持PXIe_CLK100MHz時鐘，無時鐘觸發槽 |
|
|
數據吞吐量：系統槽支持4LINK，最大吞吐量為16GB
設備槽支持PCIe x4，最大吞吐量為4GB |
|
|
支持66MHz PCI 總線時鐘 |
|
|
V(I/O)：+3.3V/+5V（出廠默認為5V） |
|
|
輸出接口：PS_ON# PRST# |
|
|
風扇接口：4個調速風扇接口（支持12V風扇）,4個控速風扇接口 |
|
|
電源 |
2個24Pin標準ATX電源接口、2個8Pin 12V ATX電源接口
（J4為主電源接口，J6為從單元接口，當只有一個電源接入時，J4為必用電源接口） |
|
物理特性 |
背板最大功率下的電壓壓降：<20mV |
|
外觀尺寸（mm）：369.84×151.25×3.2（寬度×高度×厚度） |
|
|
阻抗：65ohm ±10%用于跟蹤 |
|
|
操作環境 |
溫度范圍：0～70℃ |
|
相對濕度：5～95% |
|
|
存儲溫度 |
溫度范圍：-40～85℃ |
|
相對濕度：5～95%，無凝露 |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
